Draw.io pour le modèle Entité-association

Le site Draw.io est particulièrement adapté pour la production de schémas informatiques.

Voici comment l'utiliser pour le modèle entité-association.

Créer un nouveau schéma

1. Se rendre sur Draw.io en ligne

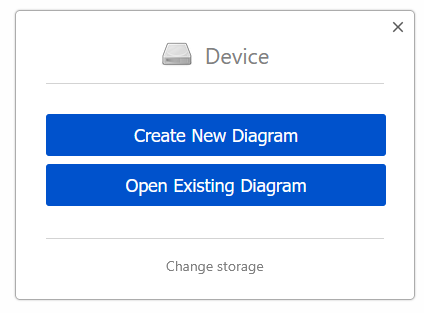

2. Créer un nouveau diagramme



3. Choisir un diagramme vide ("Blank Diagram")

Les éléments du modèle entité-association

Les entités

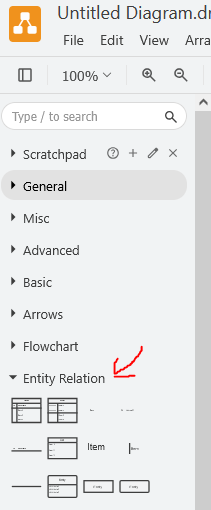

1. Ouvrir la section Entité relation ou Entity Relation (selon la langue de votre navigateur)



2. Ajouter un élément Entité ou Entity



3. Double clic pour changer les textes

4. Ajuster la taille de l'encadré au besoin



5. Pour ajouter d'autres entités :

   1. Option 1 : reproduire les étapes 1 à 4

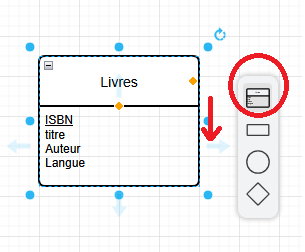

   2. Option 2 : créer une copie de l'entité existante

      1. Sélectionner une entité
      2. Survoler une flèche sur le côté de l'entité avec la souris
      3. Sélectionner Entité dans les options proposées



Les liens

Pour créer la ligne de lien entre les entités :

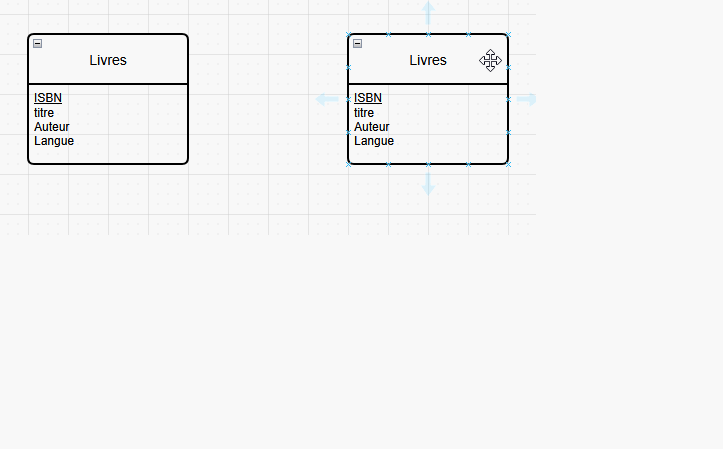

1. Option 1 : glisser d'une entité vers l'autre

   1. Glisser d'un point vert à un autre
   2. Ajuster l'apparence avec les options du lien

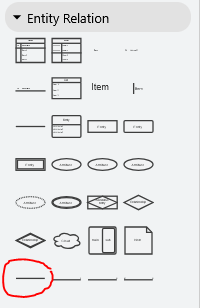

2. Option 2 : ajouter une relation sans nom (untitled relation)

   1. Ajouter le lien
   2. Le déplacer à l'endroit voulu



Nommer la relation

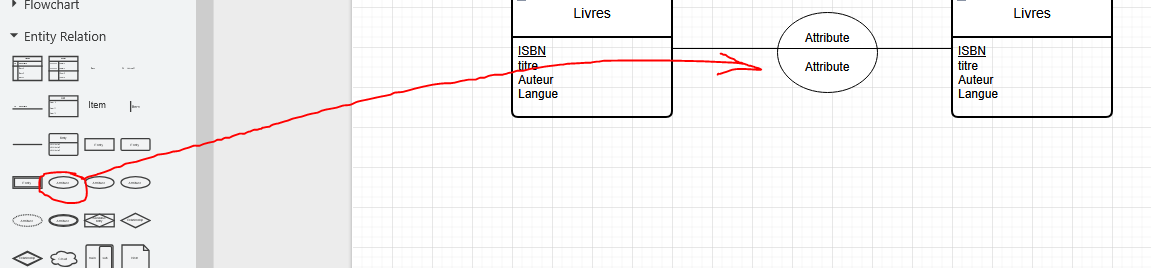

1. Ajouter un encerclé d'attribut

2. Modifier le texte pour nommer la relation et ajouter des attributs au besoin

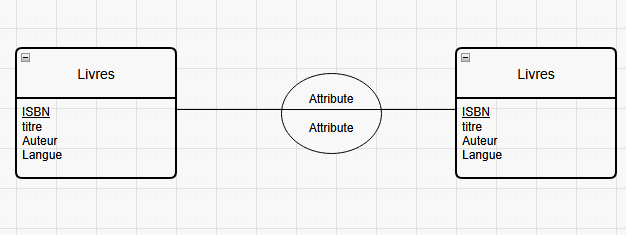

La cardinalité

1. Double cliquer sur le lien à l'emplacement voulu
2. Insérer le texte de cardinalité

Exporter le schéma

Une fois terminé, sauvegarder le schéma et en télécharger une version image :

1. Pour sauvegarder :

   Sauvegarder permet de conserver un fichier qu'on pourra réouvrir dans Draw.io dans le futur et le modifier.

   1. Aller dans le menu Fichier (File)
   2. Option Sauvegarder (Save) ou Sauvegarder sous (Save as)
   3. Nommer le fichier
   4. Choisir l'emplacement de sauvegarde Téléchager (Download)

   Ceci sauvegarde un fichier de type .drawio

2. Pour en conserver une version image :

   1. Aller dans le menu Fichier (File)
   2. Option Exporter sous (Export as)
   3. Choisir le format voulu (exemple : PNG)
   4. Sélectionner ce qui sera exporté : le diagramme, la page ou la sélection
   5. Exporter en donnant un nom et Télécharger (Download)

   Ceci téllécharge un fichier au format indiqué.
