Draw.IO pour le modèle relationnel

Créer un nouveau schéma

1. Se rendre sur Draw.io en ligne

2. Créer un nouveau diagramme



3. Choisir un diagramme vide ("Blank Diagram")

Les éléments du modèle relationnel

Les tables

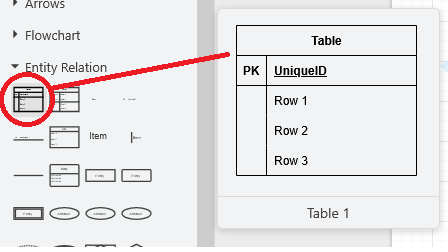

Pour créer une table dans le schéma :

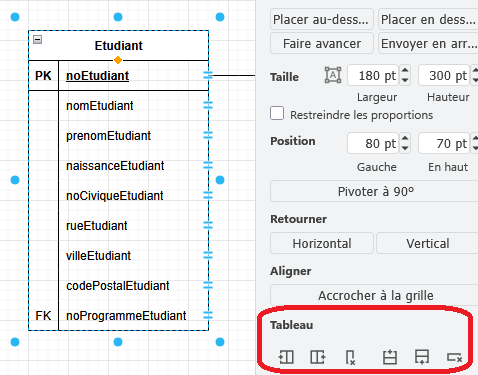

Pour ajouter des champs dans la table :

Les clés

Clé primaire

• Identifiée par PK (Primary Key)
• Souligneé et en gras
• Dans la zone du haut de la table

Clé étrangère

• Identifiée par FK (Foreign Key)
• Dans la zone du bas de la table

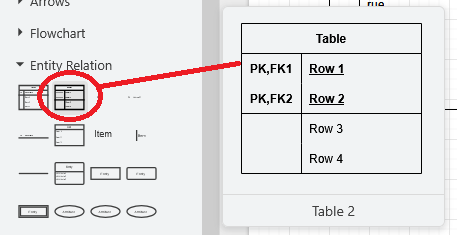

Exception : si la clé primaire est aussi une clé étrangère, alors tout se met dans la zone du haut

Les relations

Nous avons vu qu'il existe 4 types de relations :

• 0:1
• 0:N
• 1:1
• 1:N

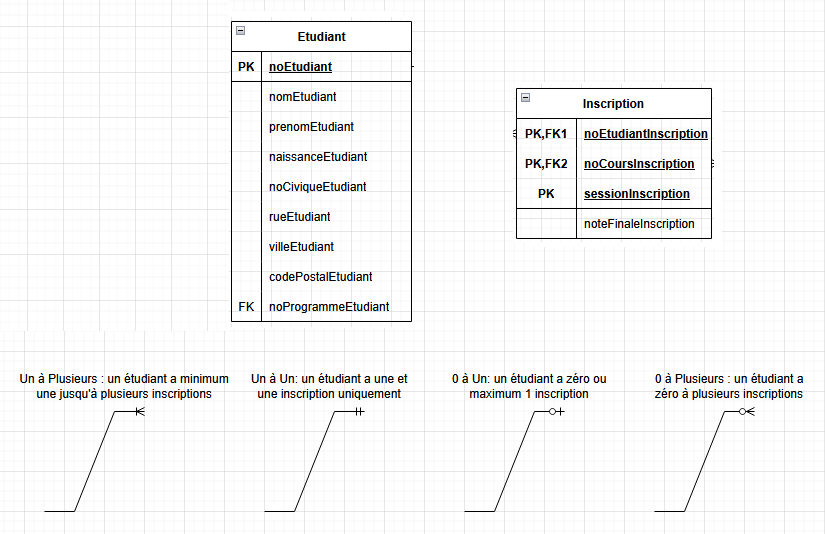

Dans Draw.IO on retrouve plusieurs relations possibles.

Voici celles qui nous intéressent dans le cours :

Le dictionnaire

Le dictionnaire de données est un tableau d'information.

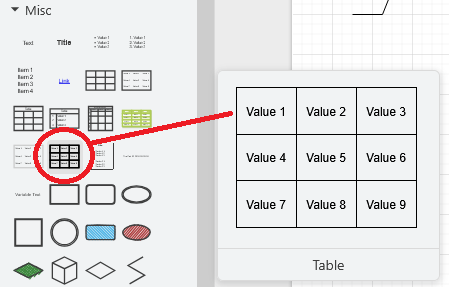

Pour créer un tableau :

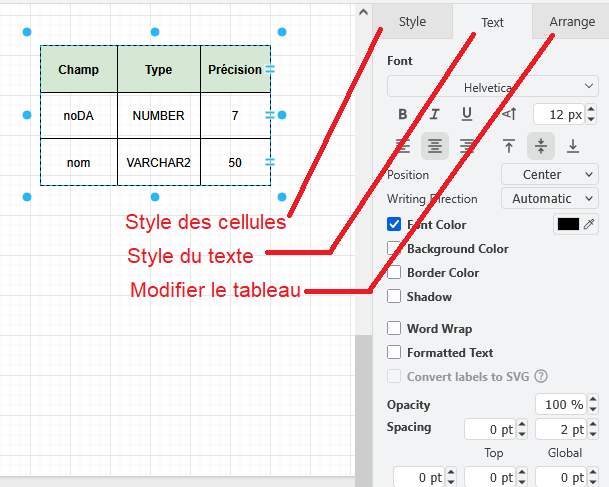

Pour modifier et appliquer des styles :
